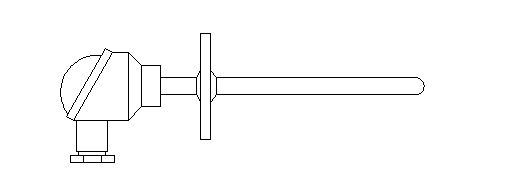

一般工業熱電偶的結構形式如下:

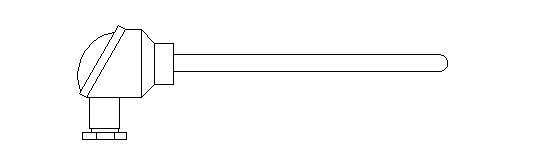

根據設定方式，WRNK-131、WRNK-131、WRNK-181、WRNK-191等，a是典型(無固定)的

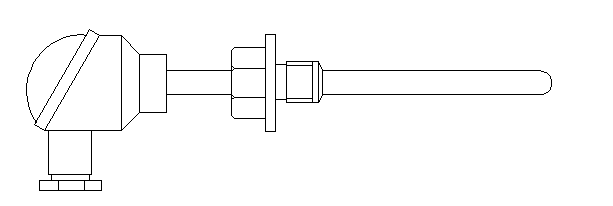

帶b凸緣型例如WRNK-431、WRNK-431、WRNK-481、WRNK-491等

c螺釘固定型例如WRNK-231、WRNK-231、WRNK-281、WRNK-291

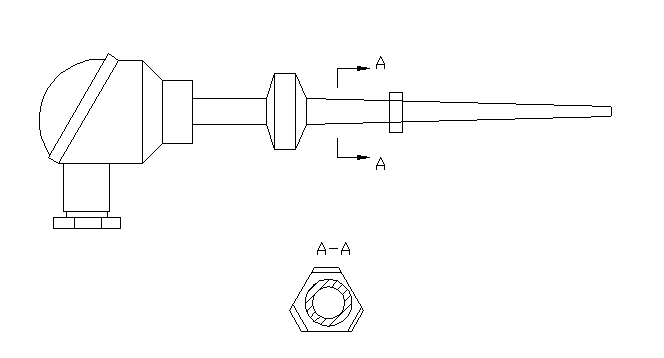

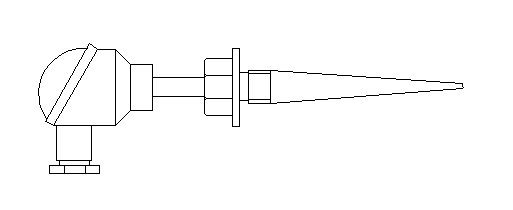

帶d螺紋錐形、WRNK-74、WRNK-73

e焊接固定錐形

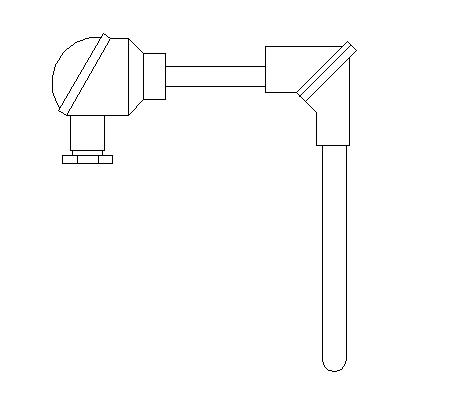

f直角型

與普通熱電偶的區別在于

1 .鞘熱電偶外徑細至0.2mm，時間常數小，zui達毫秒級。 易于安裝

2、適用于套筒內部填充、固有的高機械性能、耐強烈振動和沖擊、具有振動和沖擊的生產設備中的溫度測量

3 .耐高壓，在高溫下具有良好的絕緣性，同時適用于高溫高壓作用的工業生產過程設備中的溫度測量

4 .壽命長，熱電偶絲的化學穩定性非常好，絕緣材料的包復氣密性良好，兼具金屬套管保護作用，屏蔽了絲與使其加速變質的外界環境，減少了長期使用后的分度漂移，減少了溫度與絲徑大小的矛盾。 另外，測量端損壞時，可切除損壞的部分，重新焊接后使用

5 .套筒薄，經退火處理，比較柔軟，非常柔軟，可任意彎曲，安裝方便

6 .測量部分可拉細，zui長度可達數百米，非常適合于不易接近部位的溫度測量

7節省材料，尤其是貴金屬，能降低成本嗎？

8 .可作為溫感元件放入一般的熱電偶保護套中。

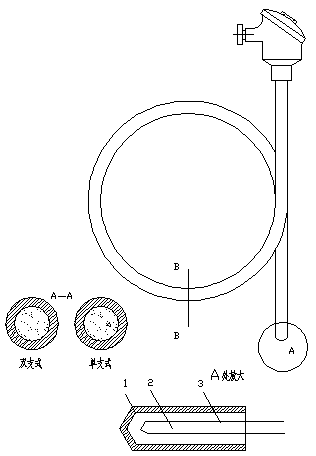

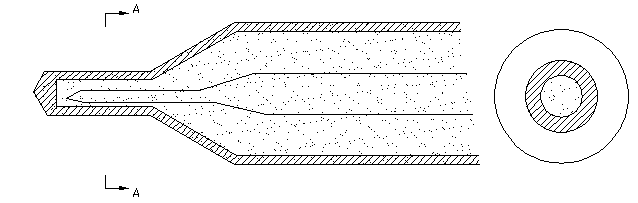

套管熱電偶結構圖

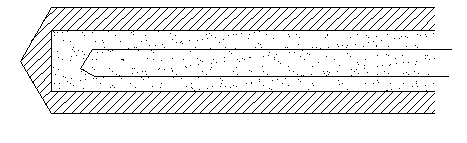

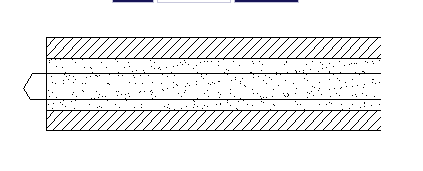

套管熱電偶測量端的結構形式

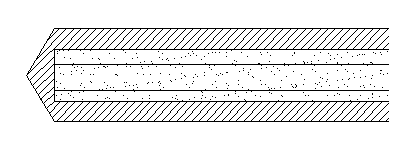

a )頭角式

b )底座型

c )扁平截面型

0

d )絕緣型

e )圓變截面形狀
