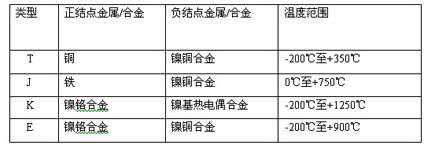

熱電偶的應用初期，冰點是熱電偶的標準基準點，但在很多應用中，獲得冰點基準溫度是不現實的。 如果冷節點溫度不是0℃，為了決定實際的熱節點溫度，有必要知道冷節點溫度。 考慮到非零冷節點溫度的電壓，熱電偶的輸出電壓必須被補償，即所謂的冷節點補償。 必須根據系統的實際需求選擇冷節點溫度測量裝置，充分考慮精度、溫度范圍、成本和線性指標，獲得良好的性價比。 熱電偶由兩條不同的金屬線構成，一條為正節點，另一條為負節點。 表1列出了4種常見的熱電偶類型、使用的金屬以及相應的溫度測量范圍。 熱電偶的兩條不同金屬線焊接形成兩個節點，環路電壓是兩個節點溫差的函數。 它通常利用Seebeck效應來描述將熱能轉換為電能的過程。 Seebeck效應與珀耳帖效應相反，珀耳帖效應在電能轉化為熱能的過程中，典型的應用是熱電冷凍機。 測量電壓VOUT是檢測節點(熱節點)的結電壓與參照節點(冷節點)的結電壓之差。 VH和VC由兩個結的溫度差產生，因此VOUT也是溫度差的函數。 比例因子&阿爾法； 根據電壓差和溫度差之比，稱為Seebeck系數。
